科技狗點評:

搞懂 SSD 優化條件
讓自家 NAS 加速升空



作者/科技狗 3C Dog



NAS 專題我們也做過不少了,一路看下來相信大家也至少脫離新手菜鳥階段。只是好不容易下決心買了一台 NAS ,硬碟選擇又是另一項功課。

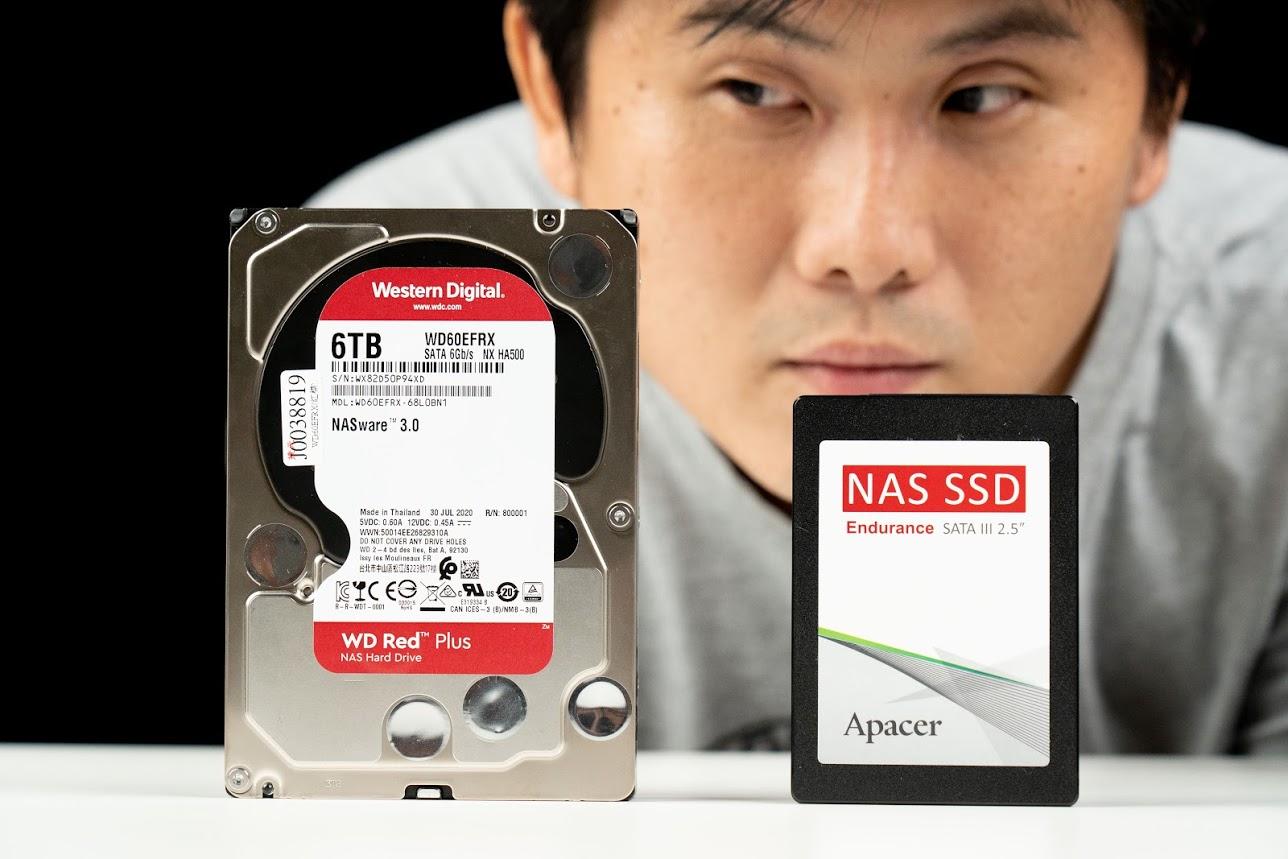

市面上已經有很多標榜 NAS 專用的傳統 HDD 硬碟,像是什麼狼什麼魚;不過 NAS 專用 SSD 就是新名詞了。這一次我們就拿 QNAP TS-h973AX 以及 Apacer 最新產品 NAS SSD 搭配。而速度可以達到什麼境界,就是本文實測的重點了。



→ 完整版影片





大綱目錄

SSD 好壞怎麼看
QNAP x Apacer 優化調整
NAS SSD 測速
NAS SSD 趨勢標配
影片完整版
Apacer NAS SSD 規格
圖集欣賞





SSD 好壞怎麼看

【三大指標】

NAS 個人雲端幾乎是 24 小時一週 7 天不斷運轉,所以 SSD 的選擇就更講求耐久度和讀寫效能。

挑選 SSD 選購指標主要就看三個數字,都是越大越好:

  • TBW (Terabytes Written) 終生寫入容量
  • MTBF (Mean Time Between Failures) 平均故障小時
  • IOPS (Input/Output Per Second) 每秒隨機讀取寫入次數



TBW 就是一顆 SSD 終生可以寫入總容量,這個數值越大就代表它的耐受度最高。我們手上的 Apacer NAS SSD 1TB 版本,官方數據竟然可以寫到 2,065TB!遠遠超過其他牌的 400-600TB。



MTBF 是指平均故障小時,代表平均經過多少小時才有可能出現故障狀況。一般行業標準在 150 萬小時左右,Apacer NAS SSD 指標在 200 萬小時也是算第一梯隊,非常耐用。



IOPS 則是每秒隨機讀取寫入的次數,Apacer NAS SSD 數字是 84,000 / 86,000,相較他牌的 95,000 / 84,000 稍微低一些,還算是在標準區間內。



【NAS SSD 特性】

Apacer 宇瞻是資本額有 10 億的台灣上市公司,主要就專注在記憶體模組和儲存解決方案,尤其是 SSD 產品的研發。



  PP3480
(PCIe)
PPSS80
(SATA III)
PPSS25
(SATA III)
最大容量 / TBW
Apacer 宇瞻 2TB / 4,000TB 🏆 1TB / 2,065TB 🏆 2TB / 3,750TB 🏆
他牌平均 2TB / 2,600TB 1TB / 1,600TB 2TB / 2,600TB
MTBF
Apacer 宇瞻 200 萬小時 🏆 200 萬小時 🏆 200 萬小時 🏆
他牌標準 150 萬小時 150 萬小時 150 萬小時
IOPS 讀寫次數
Apacer 宇瞻 215K / 390K 84K / 86K 84K / 86K
他牌平均 390K / 380K 95K / 84K 95K / 84K

可以說  Apacer NAS SSD 的產品特性,就是犧牲一點點執行效能,但是把耐用度技能點到最最最最滿;故障間隔也貼齊業界最長 200 萬小時,而且輸入優惠碼還有折扣,香!





QNAP x Apacer 優化調整

【NAS 優化條件】

既然 Apacer NAS SSD 基礎規格體質那麼好,為什麼一開始用 QNAP NAS 測試出來的效能並不算好呢?那是因為我們忽略 SSD 的特性,沒有調整相應數值,讓它無法發揮該有的實力。



這裡就針對三個部分探討:

  • 預留空間
  • 讀取模式
  • 作業系統



【預留空間】

吃飽的馬兒跑不快,裝滿的 SSD 也是!所有的 SSD 都需要預留一定比例空間,才可以讓它發揮最大的讀寫效能。

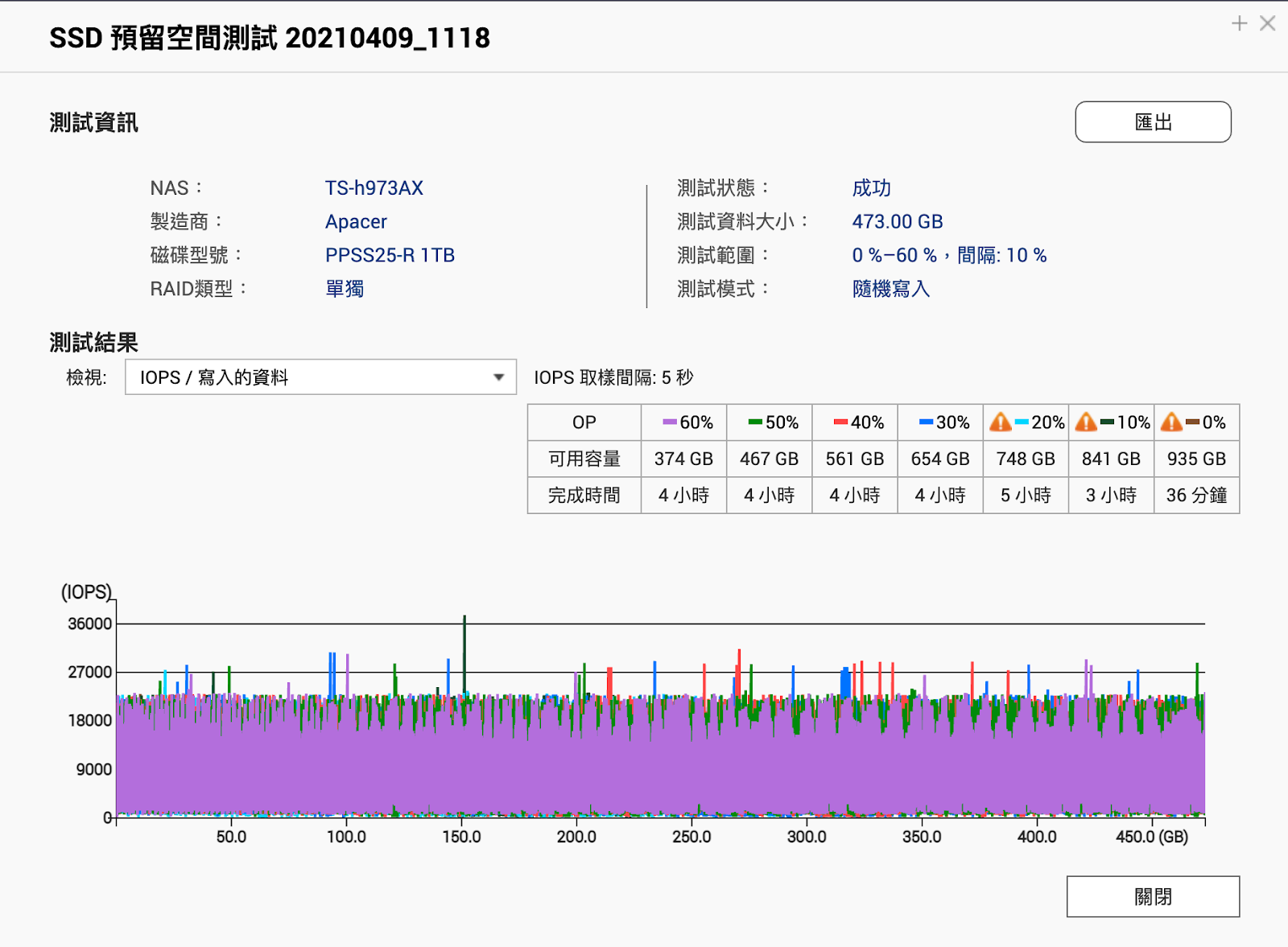

開啟 QNAP 的 SSD 分析工具,系統會開始針對 SSD 做資料存取測試。這個測試需要跑 15-20 小時,藉此找出這顆 SSD 最理想的預留空間比例。可以看到數據上,系統嘗試預留 0% / 10% / 20% 至 60% 空間,來看看隨機寫入的時間。



最後測試結果是 NAS SSD 預留 30% 空間以上,存取的效能就維持穩定,均為 4 小時。如果預留更少的空間,則會顯示警告,標示讀寫過慢因此提早結束。因此使用 Aapcer NAS SSD 時,建議預留 30% 。



【讀取模式】

同時在快取設計上,系統比較注重資料安全,因此預設為:

  • 唯讀快取、 RAID 1 、隨機 I/O 寫入。



如果我們是以傳輸檔案,最速傳輸為目標,可以設定為:

  • 唯寫快取、 RAID 0 、全部 I/O 寫入。



這樣設定會讓資料進入 NAS 時先全部以最高速寫入 Apacer M.2 SSD 快取,然後再轉存到 HDD 中。但是這個模式有很大的風險,就是寫入到一半如果 SSD 掛了,那寫入的所有資料就會毀損。



因此使用前請評估一下風險,對速度要求不高的話,就按照原廠預設也可以。



【作業系統】

傳輸與讀寫效能也跟作業系統的優化與支援有關,QNAP 的 QTS 系統已經有不少 SSD 優化,QuTS 則更進一步把 HDD 和 SSD 的效能拉伸。

我傳檔速率跑分整個貼近硬體極限速度,非常優異!上次惡搞 QuTS 考驗穩定性之後,現在又再次發功讓傳檔速率逼近硬體極限速率,可以說 HDD + SSD 的組合,完全就是 QNAP QuTS 的戰場。詳細的比較數據下一章揭曉。





NAS SSD 測速

最後就來大家最關心的檔案傳輸速度測試,我們一共準備三種檔案模擬日常拍片的工作狀況:

  • 20GB Zip 單檔 (簡稱 20GB 單)
  • 20GB 裡面塞滿照片的散檔資料夾 (簡稱 20GB 散)



我們分別測試從電腦傳進去 NAS (寫入 / 上傳) 的時間,分別標示最長與最短的時間與速率。



【配備規格】

QNAP TS-h973AX 使用 2 支 Apacer 16GB DRAM DDR4 2666 記憶體,達到 32GB。並且配備 4 顆 HDD 6TB 作 RAID 5 儲存池,以及 2 支 Apacer PP3480 NAS SSD 512GB PCIe 作為 SSD 快取,以及 2 顆 Apacer PPSS25 NAS SSD 1 TB RAID 1 作系統儲存池。使用 10GbE 傳輸。



系統部分則先使用 QTS 4.5.3 ,之後再使用 QuTS 4.5.3 ,測得數據差異。



【測試數據】

跑速傳檔結果分為四部分:

  • 沒有 SSD 快取
  • 執行 SSD 快取
  • 優化 SSD 快取(參考上一章說明)
  • 使用 QuTS 系統(參考上一章說明)



AJA 數據:

  • 沒有 SSD 快取 上傳:379MB/s | 下載:415MB/s
  • 執行 SSD 快取 上傳:339MB/s | 下載:410MB/s
  • 優化 SSD 快取 上傳:657MB/s | 下載:909MB/s
  • 使用 QuTS 系統 上傳:735MB/s | 下載:1,085MB/s
    ※ 數字越大速度越快





20GB 單

上傳

20GB 單

下載

20GB 散

上傳

20GB 散

下載

沒有 SSD 快取 48.48s 45.22s 58.12s 57.76s
執行 SSD 快取 53.22s 60.89s 48.19s 63.75s
優化 SSD 快取 40.48s 23.08s 47.66s 24.39s
使用 QuTS 系統 36.36s 37.21s 44.48s 21.24s

※ 秒數越短速度越快




※ 長度越短速度越快



【測速結果】

整體測試下來有幾個結論:

  • SSD 快取如果沒有調整,則速度反而比沒有快取還慢。
  • 整體來說調整因素最有感的是「預留空間比例」。
  • QuTS 系統整體速度提升比 QTS 更明顯。





NAS SSD 趨勢標配

SSD 很快 但是 NAS SSD 不是裝越多就越快,要享受高效能的 NAS 傳輸其實只需要一些訣竅:

一、注意 TBW、MTBF、IOPS 三大指標,同價位帶指標越大越好。
二、善用分析工具,找出 SSD 快取預留空間非常重要。
三、預算範圍許可,優先選高階 QuTS 機型搭配 Apazer NAS SSD。



4 Bay 中階機型,可以開啟單顆 SSD 快取,並選擇一顆 SSD 作為系統,另外空間則使用 HDD 。



學會這一套,不管是入門款還是專業款的 NAS,都能活用 NAS SSD 和 HDD ,確保大容量可用,又有超迅速運轉效率。未來遇到谷歌割韭菜也不怕了。



每顆 Apacer NAS SSD 都有保 TBW 數或 5 年保固,全省都有宇瞻的代收中心可以方便檢修替換。不過還是提醒一下做好定期備份,那至少平常怎麼 Run 都不擔心。
