科技狗點評:

以目前不換針腳的調性,挑片高規格主機板,換顆新架構的 CPU,再戰十年也不是問題啦!





作者/科技狗 3C Dog



AMD 在 2020 年中的時候問世了 B550 晶片組,而在近期也逐步推出入門級 A520;再加上先前推出的 X570 高階晶片組,算是完整替換了上個世代的 4xx 與 3xx 系列。當然讓大家覺得最佛的,就是依然採用 AMD Socket AM4,不過還是建議升級前必要先看過主機板的 CPU 相容性,以免硬體支援韌體卻吃不下的囧境發生。





大綱目錄

硬體開箱

硬體內容

軟體內容

數據測試

最後總結

ASUS ROG STRIX B550-I GAMING 規格





硬體開箱

這次要開箱評測的正是由 ASUS 旗下最為知名的電競品牌:ROG 電競系列 ROG STRIX B550-I GAMING。身處定位中階的 AMD B550 Chipset,帶來最先進頻寬的 PCI-E 4.0,用相對親民的價格就可以體驗得到,也算是最多裝機愛好者比較能接受的中堅等級。

盒裝配件也都是給好給滿:

  • 1 x 可定址 RGB 燈條延長排線
  • 1 x 面板排線
  • 1 x ROG 音效 USB Type-C 排線
  • 4 x SATA 6Gb/s 排線
  • 1 x 束線包
  • 1 x I/O 擋板
  • 1 x M.2 安裝套件
  • 2 x M.2 SSD 螺絲包
  • 1 x ROG Strix 貼紙
  • 1 x ROG Strix 感謝卡
  • 1 x 華碩 2 x 2 雙頻 Wi-Fi 行動天線
  • 1 x 公用程式光碟
  • 1 x 使用手冊





硬體內容

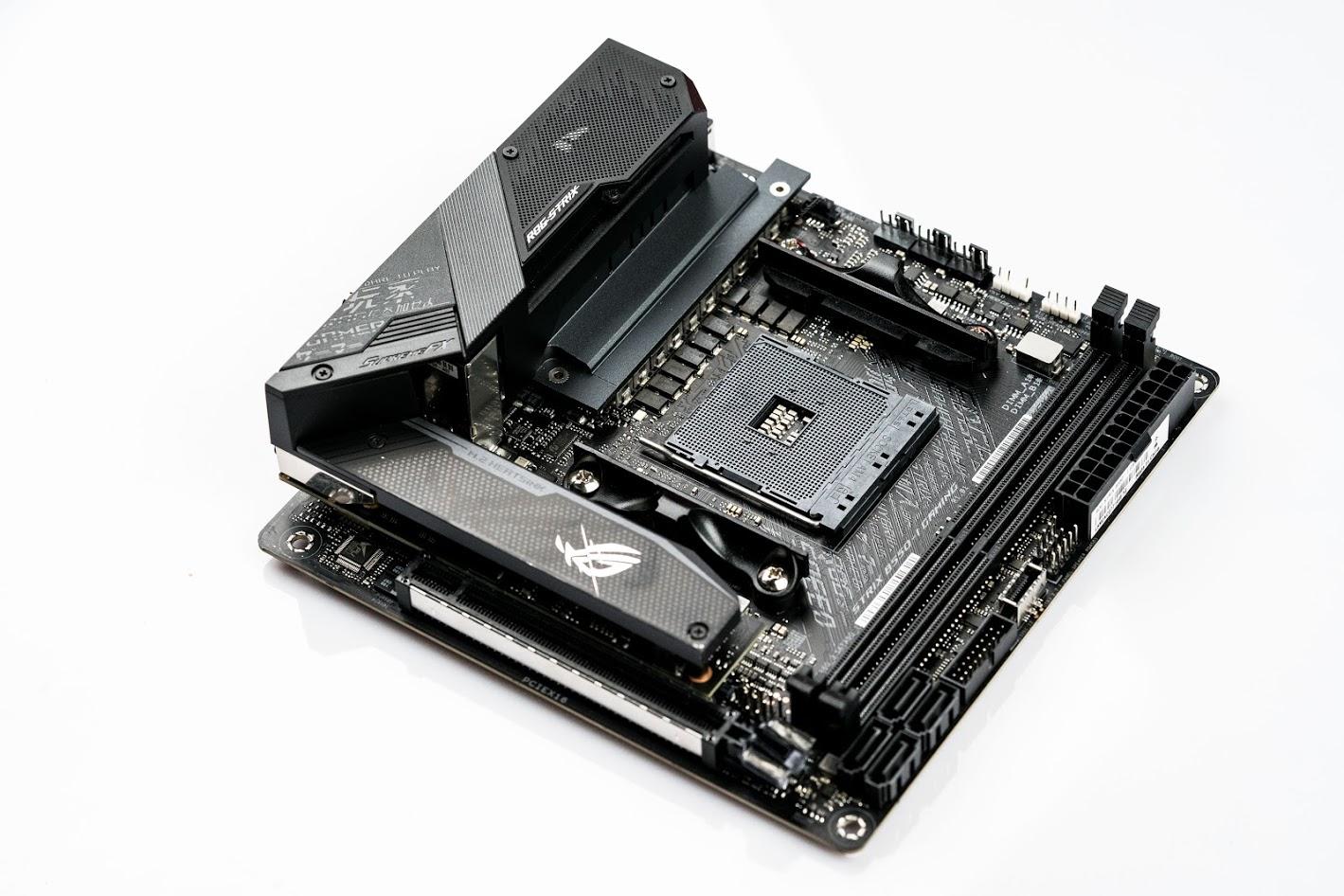

標準版本的 Mini-ITX 尺寸為長寬各 17cm 的正方形體積,這片主機板散熱戰甲部份相當厚重,外型非常炫砲,完全不愧對電競之眼名號,我自己是非常喜歡這種外表的戰力呈現,不過主機板本身是不發光的。就算少了自身信仰燈的加持,但是機身上的 ARGB 針腳也沒有少給,依然可以搭配華碩自家 AURA SYNC 燈光同步技術控制其他燈效。

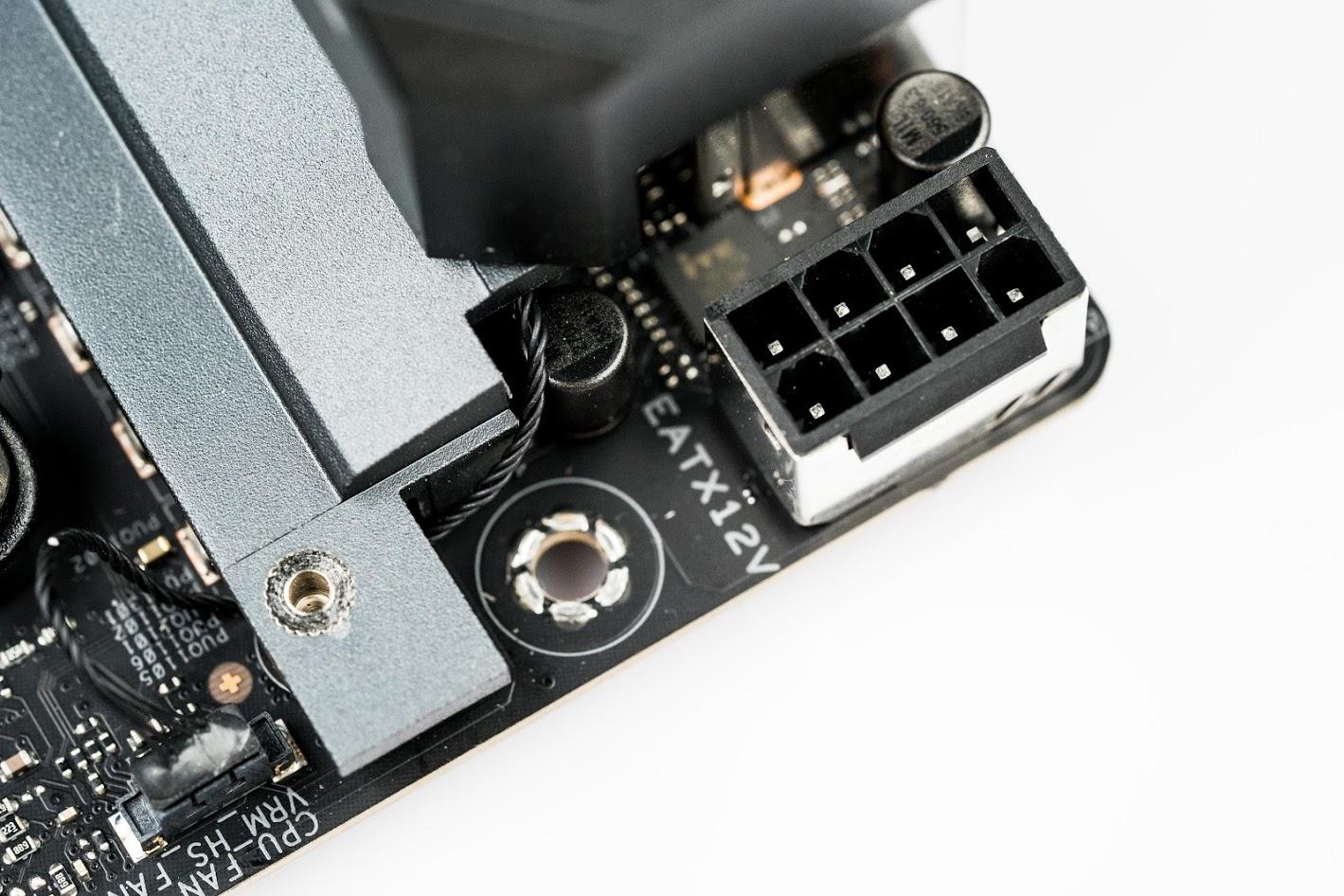

ASUS ROG STRIX B550-I GAMING 支援 AMD AM4 第三代 AMD Ryzen 架構處理器,不過並不支援 2000(含) 系列以前的處理器。主機板支援 CPU 12V EPS 8pin 電源輸入,採 8 + 2 廂供電方式 (8 x ASP1106GGQW + 2 x SiC639 DrMOS),也支援 4pin AIO_Pump 水冷泵補接頭,稍後我們也會走水冷散熱方式做上機體驗。



記憶體部份採雙通道 DDR4,最多支援 64GB,若不超頻則支援原生 DDR4-3200,甚至在 Youtube 上也已經有網友空冷吃到 DDR4-6000+  以上了

除了 M.2 Solt 之外,額外 4 埠 SATA 6Gb/s Port 支援 Raid 0、1、10,並由主機板 AMD B550 晶片組提供。

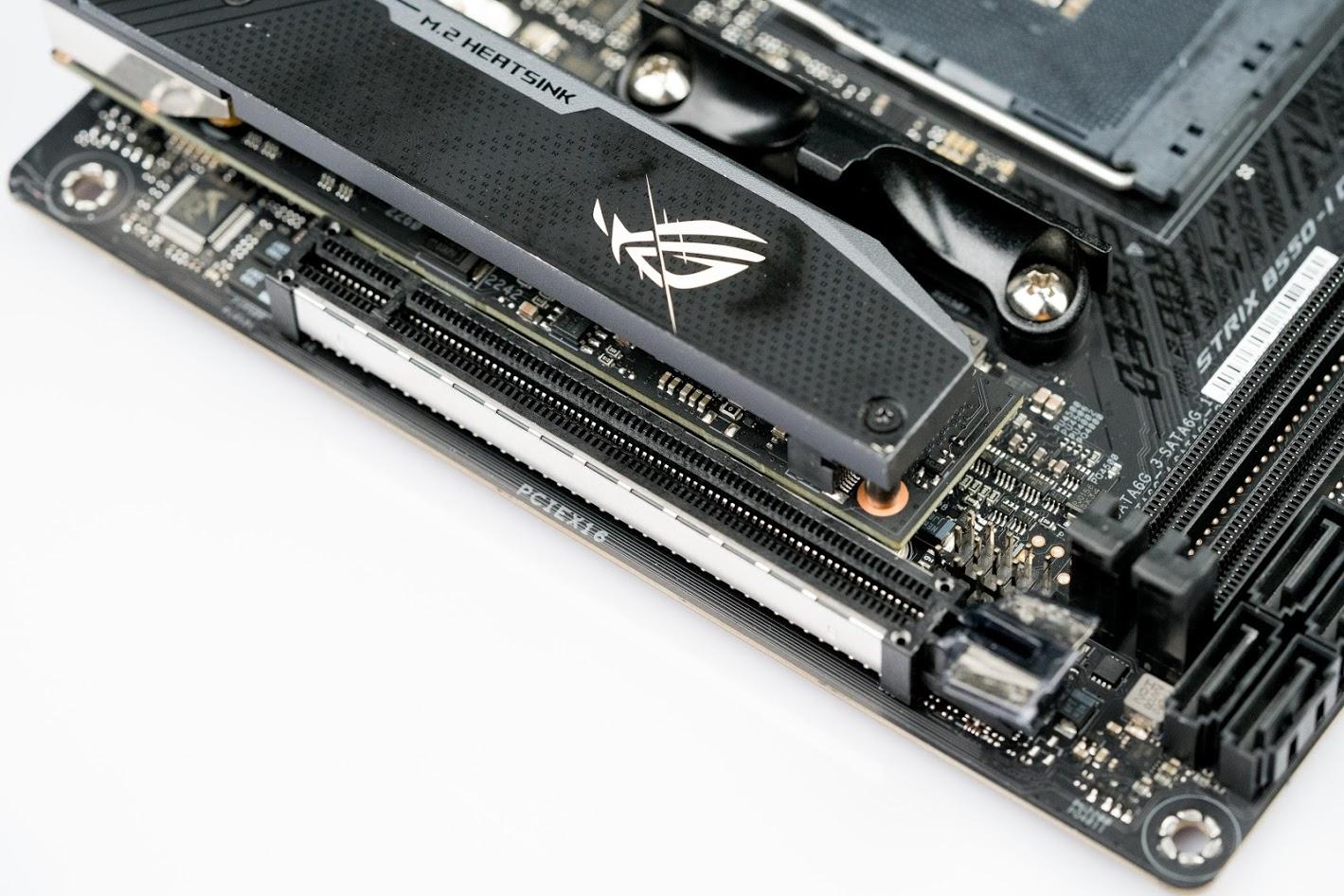

CPU 12V EPS 跟 PCI-E Slot 都有做加強固化處理,CPU 本身提供 PCI-E 4.0,所以在 PCI-E x16 與 CPU 直出的 M.2_1 可支援到 4.0 速度

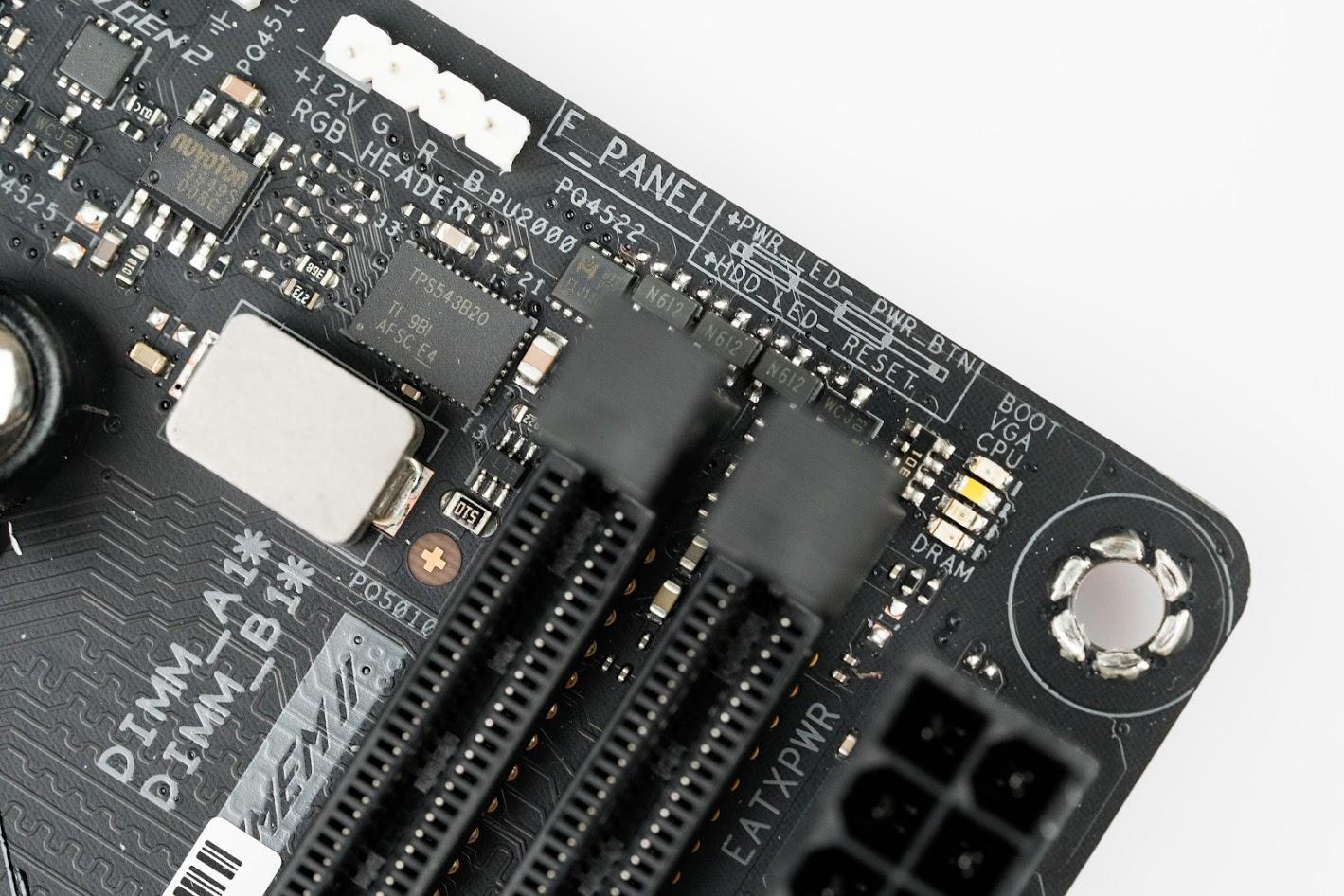

這次 ROG STRIX B550-I GAMING 也搭載會依序檢測的 Q 指示燈,開機後若有錯誤出現,Q 指示燈會恆亮,方便使用者除錯。老實說第一次上機並且在燈效全部接滿前,這種 Q 指示燈真的是自主裝機者的福音,一看就馬上知道問題卡在哪邊,少走很多冤枉路。

Q 指示燈檢視順序:

  1. BOOT(Yellow、Green)
  2. VGA(White)
  3. CPU(Red)
  4. DRAM(Yellow)



主板背後擁有 CPU 強化背板加持,全機身共兩條 M.2 M Key 2242 / 2260 / 2280,背部這條 M.2_2 是由 AMD B550 Chipset 所提供,最高支援 PCI-E 3.0 x 4。



前陣子 AMD 發生過韌體事件:主機板尚未更新 BIOS 的話 CPU 會辨別不出來而無法正常開機。ROG STRIX B550-I GAMING 就內建便利的 BIOS FlashBack 按鈕,可以在沒有安裝 CPU 或 RAM 的時候藉由特別保留的 USB 2.0 Type-A 介面,經由 FAT32 格式的隨身碟一鍵按鈕做到 (UEFI)BIOS 更新,對先前就擁有的 AMD CPU 使用者來說相當貼心。

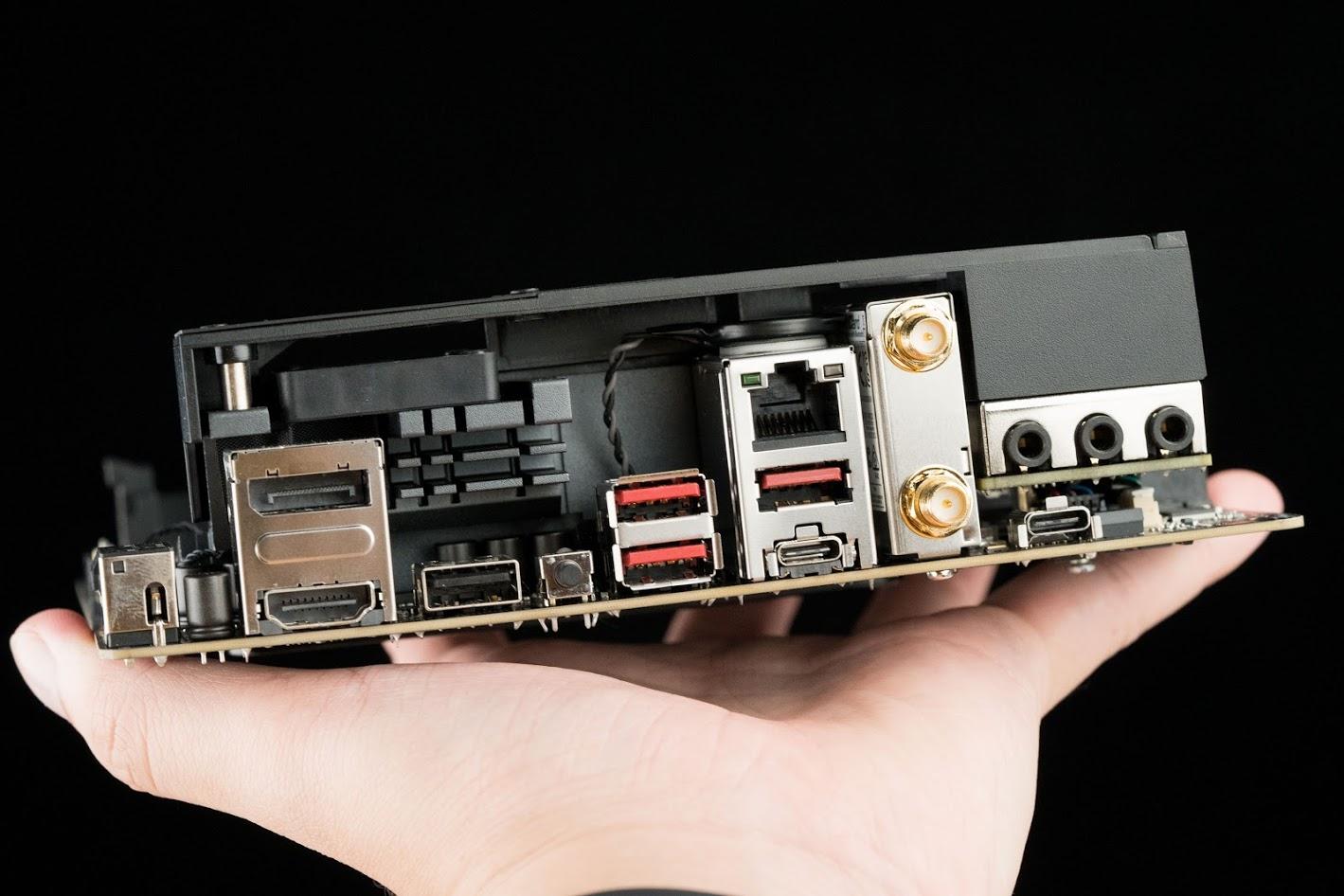

以下為後側 I/O 連接埠:

  • 1 x HDMI 2.1 (4K@60HZ)
  • 1 x DisplayPort 1.4
  • 1 x BIOS FlashBack 按鈕
  • 3 x LED 照明音效接頭
  • 1 x Intel I225-V 2.5Gb 網路控制器
  • 3 x USB 3.2 Gen 2 Type-A
  • 1 x USB 3.2 Gen 2 Type-C
  • 1 x USB 2.0 Type-A
  • 1 x 音效 USB Type-C

後置 USB 介面一次搭配 6 埠,其中 4 埠為 USB 3.2 Gen 2,相當適合拿來做小體積 ITX 使用。體積小但擴充能力依然是非常強勁,速度也都給足給滿。

至於 DP 1.4、HDMI 2.1 顯示輸出則需要 AMD Ryzen 4000 APU 提供,待會跑分實測的 CPU 為 AMD Ryzen 7 3700X,這邊就不另外做測試分析了。



除此之外,這次搭載的 ASUS ROG SupremeFX 高傳真音效編碼器 CODEC S1220A 提供最高 7.1 聲道音訊輸出,音訊晶片是做在 M.2_1 介面上,音效卡也可以連同跟 M.2 被拆卸下來。軟體部份則支援 AI 降噪麥克風,雖然只是小板子的 Mini-ITX,但是 ROG 該有的電競靈魂還是存在的,電競實況主一樣能經由晶片與軟體透過支援的 3.5mm、USB 或藍牙耳麥來達到聲音降噪效果。

各類聲道設定如下:

接頭 2 聲道 4 聲道 5.1 聲道 7.1 聲道
淺藍色(後面板) 聲音輸入端 側置喇叭輸出
草綠色(後面板) 聲音輸出端 前置喇叭輸出 前置喇叭輸出 前置喇叭輸出
粉色(後面板) 麥克風輸入 麥克風輸入 重低音喇叭輸出/中央聲道 重低音喇叭輸出/中央聲道
前麥克風(前面板) 後置喇叭輸出 後置喇叭輸出 後置喇叭輸出



卸下主動式 VRM 散熱片、M.2_1 散熱片,視覺威力減少了 80%,這種可拆卸設計相當新潮。主動式散熱器護甲體積和覆蓋面積也都相當龐大,至於溫度實測稍後會一併露出。

不過要注意一下因為 M.2_1 散熱片關係,若上機的 M.2 本身有散熱鰭片的話,記得要拆卸下來才能裝載上去,否則無法正確安裝 ROG STRIX B550-I GAMING 自身的 M.2 散熱片;M.2_2 則在背後,不會有這種情況發生。





軟體內容

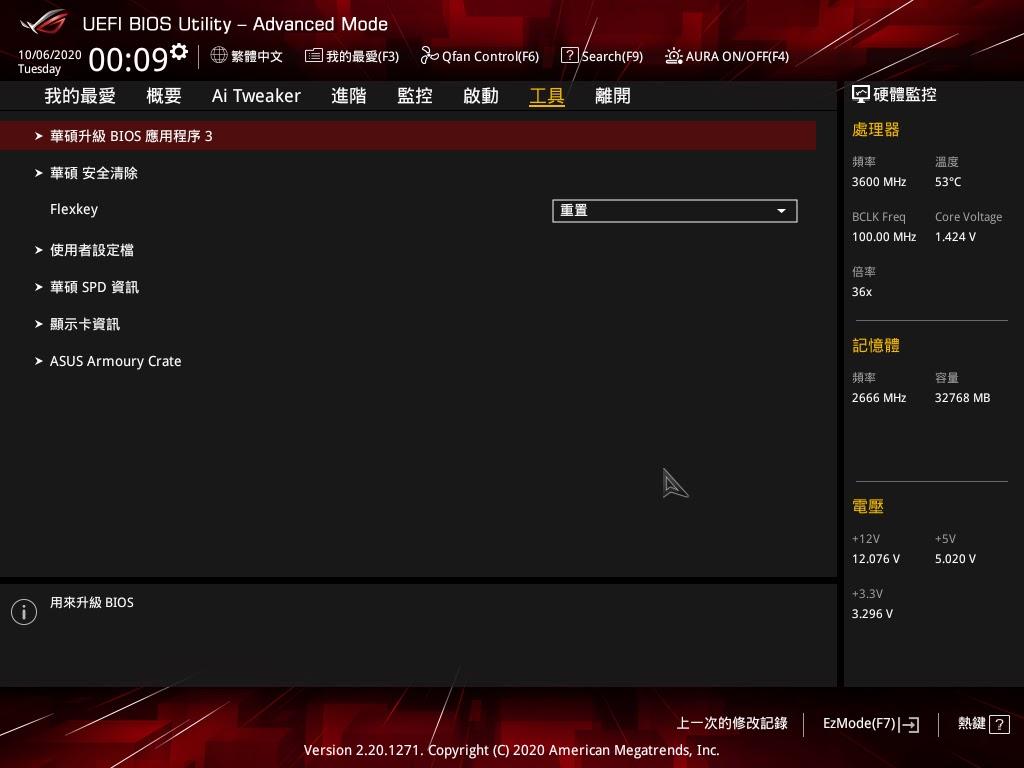

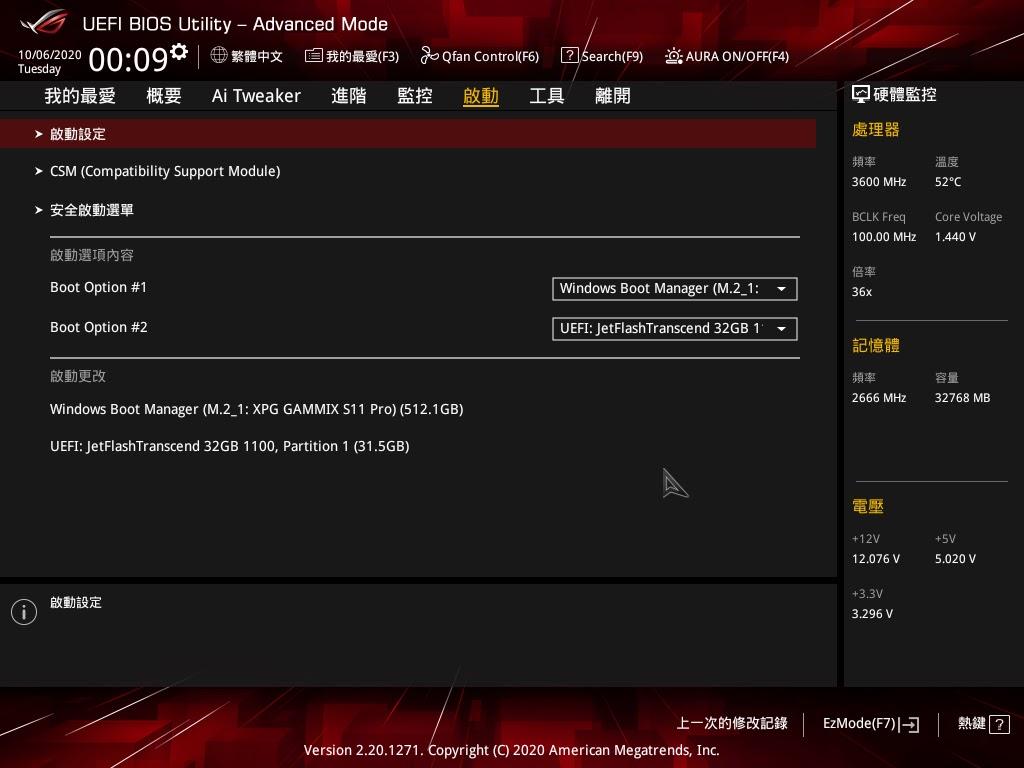

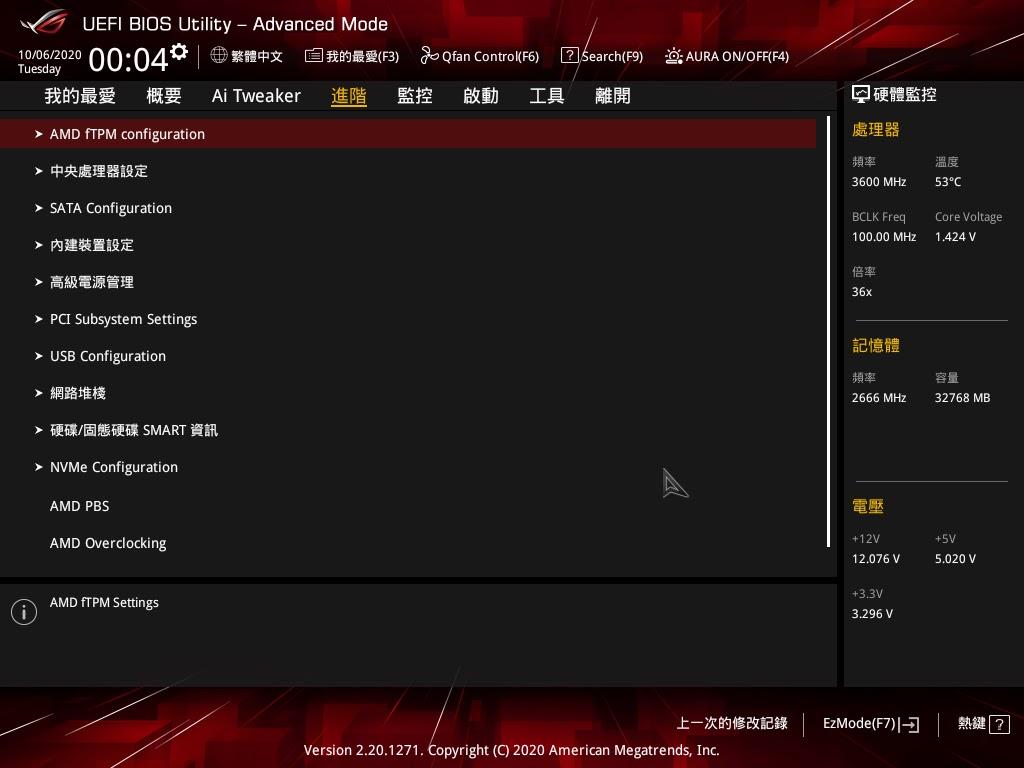

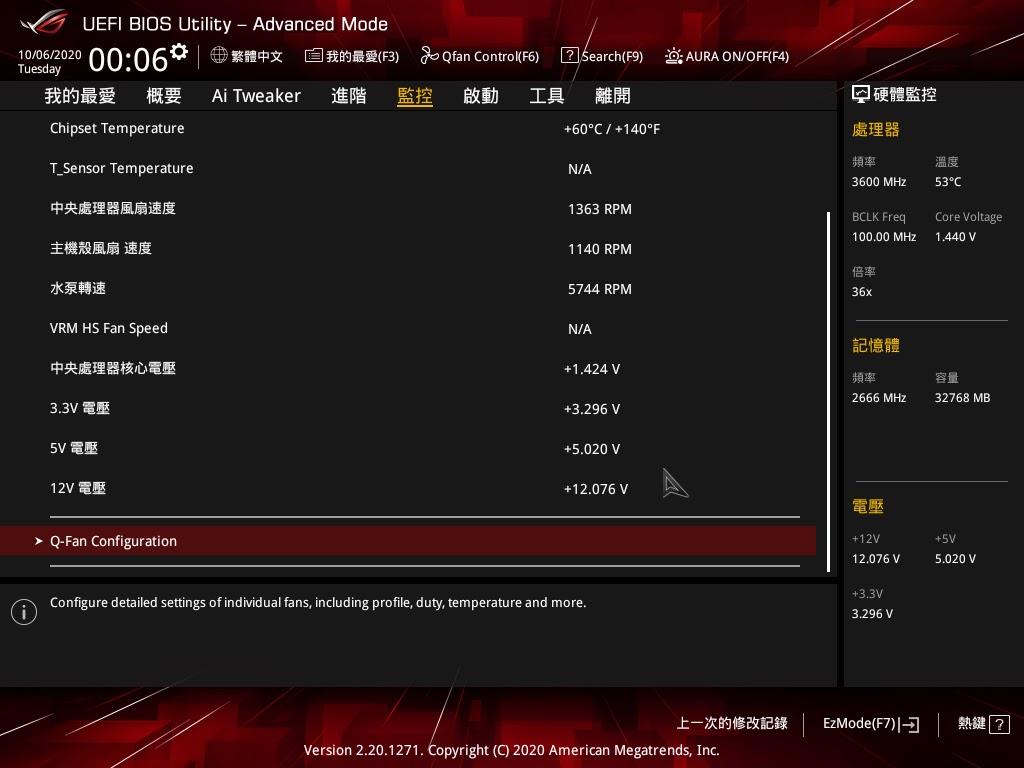

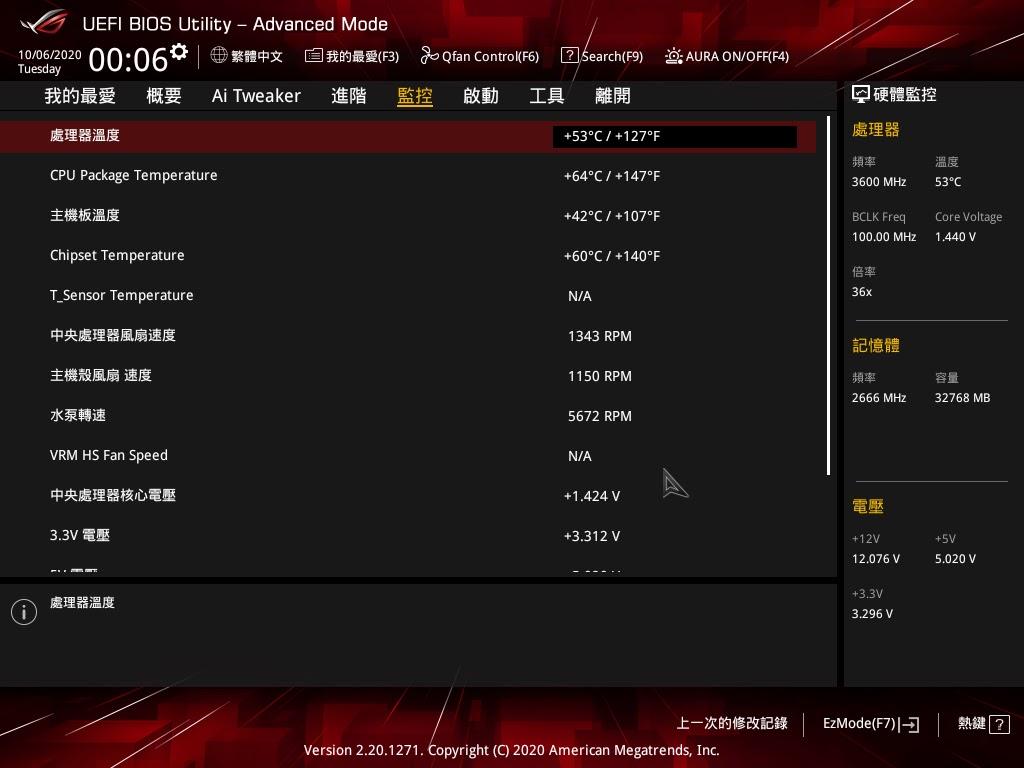

BIOS 部份採用 UEFI AMI BIOS,256Mb Flash ROM。韌體版本為官方發佈最新版本 1004,不過因為不是專業超頻玩家,這邊僅簡單秀出幾張基本設定介面供各位參考。

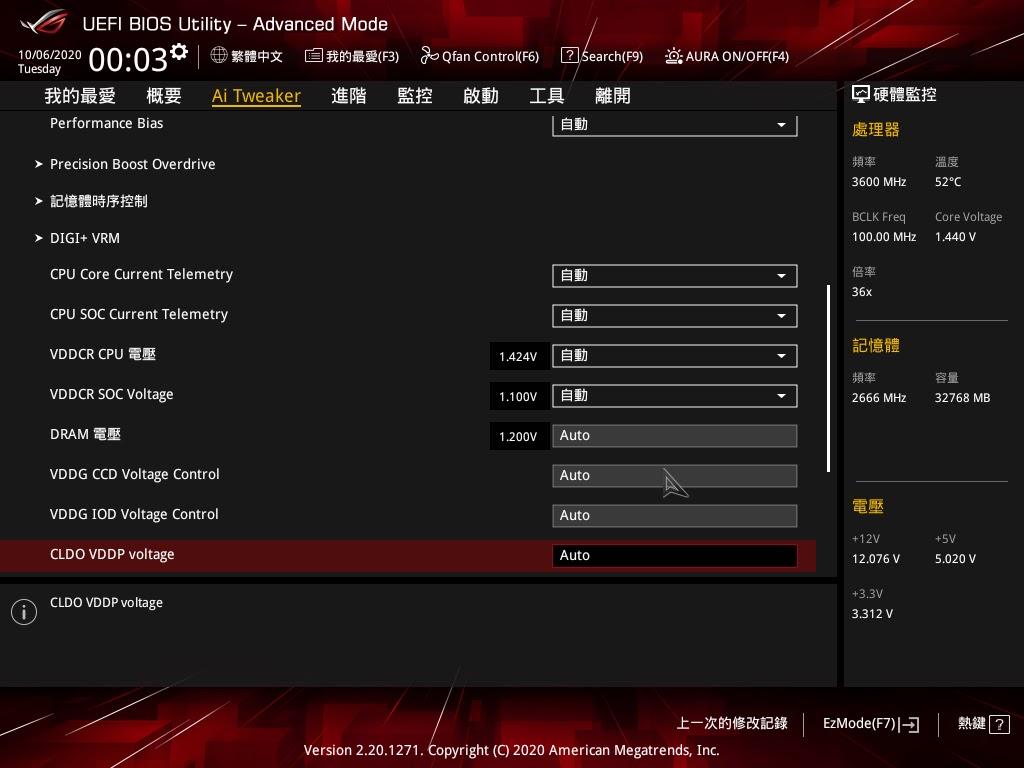

這片主機板支援原生記憶體 DDR4-3600,但是預設只跑 2666,就得進到 Ai Tweaker 頁面把 Ai 超頻調節改為 D.O.C.P.,再把記憶體頻率調整為 DDR4 – 3600Mhz,如此一來就能跑出該有表現了。

順帶一提,兩大 CPU 廠商的自動超頻名稱略為不同,用途則大同小異;若要經由電腦簡易超頻達到該有水準,可以透過自動超頻啟用來達成。

  • Intel:XMP
  • AMD:D.O.C.P.







數據測試



測試環境:

CPU AMD Ryzen 7 3700X @D.O.C.P.
MB ROG STRIX B550-I GAMING
RAM XPG SPECTRIX D50 DDR4 RGB 超頻記憶體 16GB*2 @3600
VGA MSI GeForce RTX 2060 AERO ITX 6G OC
SSD XPG GAMMIX S11 PRO PCIE GEN3X4 M.2 2280 512GB
POWER XPG CORE REACTOR 電源供應器 650W
CASE XPG BATTLECRUISER 戰巡艦 電競機殼 黑色
CPU 散熱器 XPG LEVANTE 240 ARGB CPU 水冷散熱器
OS Windows 10 專業版



說明一下,以下跑分實測皆開啟 D.O.C.P. 自動超頻,AMD Ryzen 7 3700X 基本時脈 3.6GHz,最大超頻時脈為 4.4GHz、XPG SPECTRIX D50 則固定在記憶體原生 DDR4 – 3600,其他零組件則原樣不動。



x264 FHD Benchamrk 先上,有 3800X 8C/16T 的多核心加持,影像轉檔絕對是難不倒的,得分 53

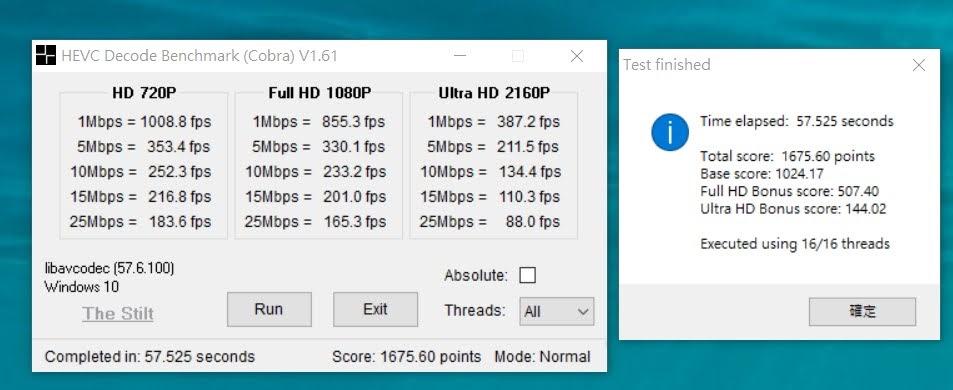

最新榨乾所有人電腦效能的 x265 影片格式就以 HEVC Decode Benchmark 測試,總分 1675.60



主機板上的 PCI-E 4.0 搭上 XPG GAMMIX S11 PRO PCIE GEN3X4 讀取最高 3328.03MB/s,寫入 2431.85MB/s,不過由於這次實測僅裝載的單一 M.2 剛好也在系統槽,所以跑出來的分數會跟實驗室數據有落差,SSD 3.0 速度在 3000MB/s 效能算是滿不錯的,也期待後續有機會看到 SSD 4.0 跑出 5000MB/s 以上的成績。

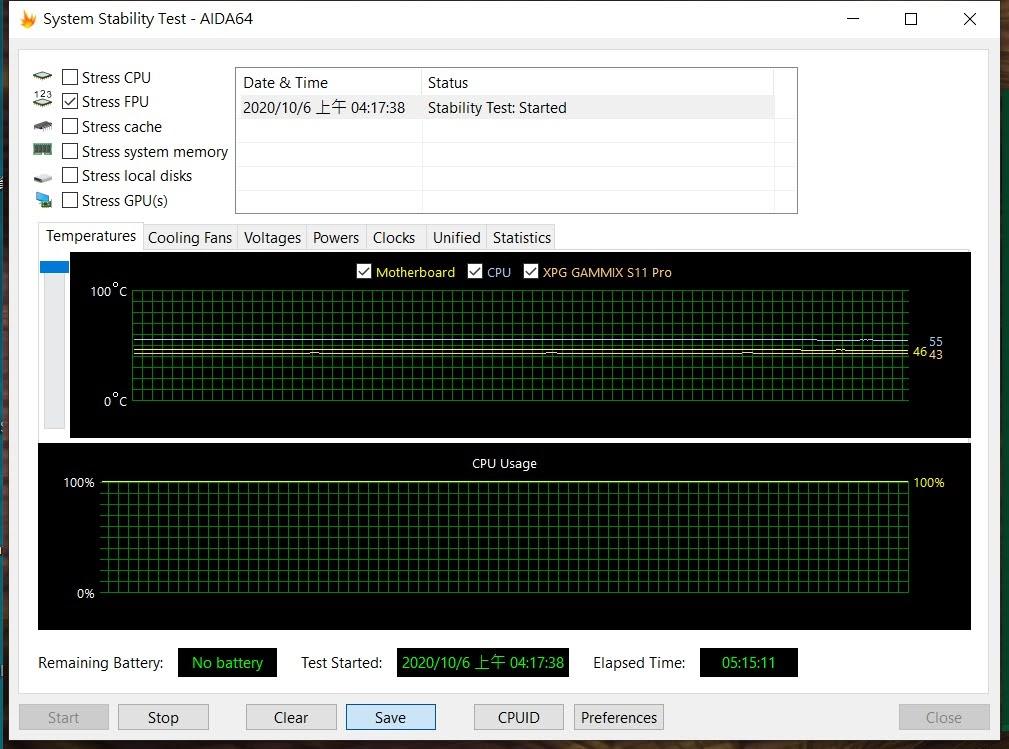

同場加映單燒 AIDA64 Stress FPU 五小時,發現 XPG 大全餐的溫控表現相當厲害,效能持續輸出也沒有太大噪音跟熱度。





最後總結

我自己是非常喜歡小機殼的輕度玩家,第一次碰到這種 Mini-ITX 也是興奮又期待。久沒裝機,生疏不少,多虧 ASUS Q 指示燈幫我排除很多困難點。另外這張主機板對我來說,最爽的莫過於它的 USB 埠真的很足,哪怕再多滑鼠鍵盤,甚至再來個 USB 電競耳機也不會不夠用,更對味的就是速度幾乎都給滿到 USB 3.2 Gen 2。



不過帥氣歸帥氣,ROG STRIX B550-I GAMING 的戰甲倒也添加不少裝機障礙,就因為散熱鰭片體積著實不小,除了有點卡到水冷扇,甚至還碰到顯示卡背板,建議在裝機前先量測一下機箱空間,以免誤事。



最近 AMD 剛好發表了新一代 Zen 3 架構,其實就如開頭所說的,在 CPU 針腳不變跟主機板支援度持續配合的情況下,其實有張高階主機板更是現在主流配法,僅僅換顆 CPU 跟顯示卡、不錯大的 RAM 容量,再戰十年綽綽有餘。相信等到 Zen 3 系列正式發售之時,ROG STRIX B550-I GAMING 也能透過 BIOS 更新升級來支援新一代 Zen 3 CPU,還是那句老話:AMD YES!

以下為 Ryzen 7 5000 系列跟上一代比較表格:

Ryzen 7 核心數 Base Boost L3 TDP 上市美金 美亞美金
5800X 8c/16t 3800 4700 32MB 105W $449 未公佈
3800X 8c/16t 3900 4500 32MB 105W $399 $339
3700X 8c/16t 3600 4400 32MB 65W $329 $295





ASUS ROG STRIX B550-I GAMING 規格

CPU

AMD AM4 第三代 AMD Ryzen 架構處理器

不支援 2000(含) 系列以前的處理器

晶片組

AMD B550 Chipset

記憶體

2 x DDR4 雙通道記憶體插槽,最高支援 64GB

原生支援最高可達 DDR4-3200

超頻記憶體最高可達 DDR4-5000(O.C.)

使用 ECC Memory 需要視 CPU 支援度

擴充槽

第三代 AMD Ryzen 支援 PCI-E 4.0 x16

AMD Ryzen 4000 APU 支援 PCI-E 3.0 x16

儲存介面

第三代 AMD Ryzen 提供:

PCI-E 4.0 x 4 與 SATA 模式 SSD

M.2_1 M Key 2242 / 2260 / 2280


AMD Ryzen 4000 APU 提供:

PCI-E 3.0 x4 與 SATA 模式 SSD

M.2_1 M Key 2242 / 2260 / 2280


AMD B550 Chipset 提供:

PCI-E 3.0 x 4 與 SATA 模式 SSD

M.2_2 M Key 2242 / 2260 / 2280

4 x SATA 6Gb/s Ports

支援 Raid 0、1、10

實體網路

1 x Intel® I225-V 2.5Gb 乙太網路

無線網路

Intel® Wi-Fi 6 AX200

2 x 2 Wi-Fi 6 (802.11 a / b / g / n / ac / ax)

支援 1024QAM / OFDMA / MU-MIMO

支援最高 2.4Gbps 的最大資料速率

支援雙頻 2.4GHz / 5GHz

支援通道頻寬:HT20/HT40/HT80/HT160

藍牙協定

藍牙 v5.1

音效

ASUS ROG SupremeFX 7.1 聲道高傳真音效編碼器 CODEC S1220A

USB Ports

後側面板 USB 連接埠 (6 埠)

3 x USB 3.2 Gen 2 Type-A

1 x USB 3.2 Gen 2 Type-C

1 x USB 2.0 Type-A

1 x 音效 USB Type-C


前置面板 USB 連接埠 (5 埠)

1 x USB 3.2 Gen 2 Type-C

1 x USB 3.2 Gen 1 可擴充 2 x USB 3.2 Gen 1

1 x USB 2.0 可擴充 2 x USB 2.0

後側 I/O 介面

輸出顯示需使用的內建顯示的 APU 處理器

1 x HDMI 2.1 (4K@60HZ)

1 x DisplayPort 1.4


1 x BIOS FlashBack 按鈕

3 x LED 照明音效接頭

1 x Intel I225-V 2.5Gb 網路控制器

內建 I/O 連接埠

風扇與冷卻相關

1 x 4pin AIO_Pump 接頭

1 x 4pin CPU 風扇接頭

1 x 4pin 機殼風扇接頭

1 x VRM 散熱器風扇接頭

電源相關

1 x 24pin 主電源插座

1 x 8pin +12V 電源插座

其他類型

1 x AURA 可定址 Gen 2 接頭

1 x AURA RGB 接頭

1 x Clear CMOS 接頭

1 x  前面板音源插座(AAFP)

1 x 喇叭接頭

1 x 10-1pin 系統面板插座

1 x 熱感應接頭

BIOS

UEFI AMI BIOS , 256Mb Flash ROM

尺寸大小

標準 Mini-ITX 17cm x 17cm

6.7 x 6.7 英吋

保固

3 年 (台灣可延長註冊加二年)

建議售價

NT$6,490





優點:

  1. 8 + 2 廂供電,小機箱超頻玩家可以期待
  2. 主動式 VRM 散熱片、M.2_1 散熱片外觀很帶勁
  3. 後側 USB 共 6 個,其中 4 個速度達 USB 3.2 Gen 2



缺點:

  1. M.2_1 散熱片會跟顯卡背板相撞,注意相間距離
  2. 主動式 VRM 散熱片為了提高散熱力,故戰甲厚度拉高,與 ITX 要求的小體積有點反差
  3. 內建 HDMI 2.1 應該是頻寬問題,無法輸出 HDMI 2.1 該有的 4K@120Hz,僅支援 4K@60HZ
